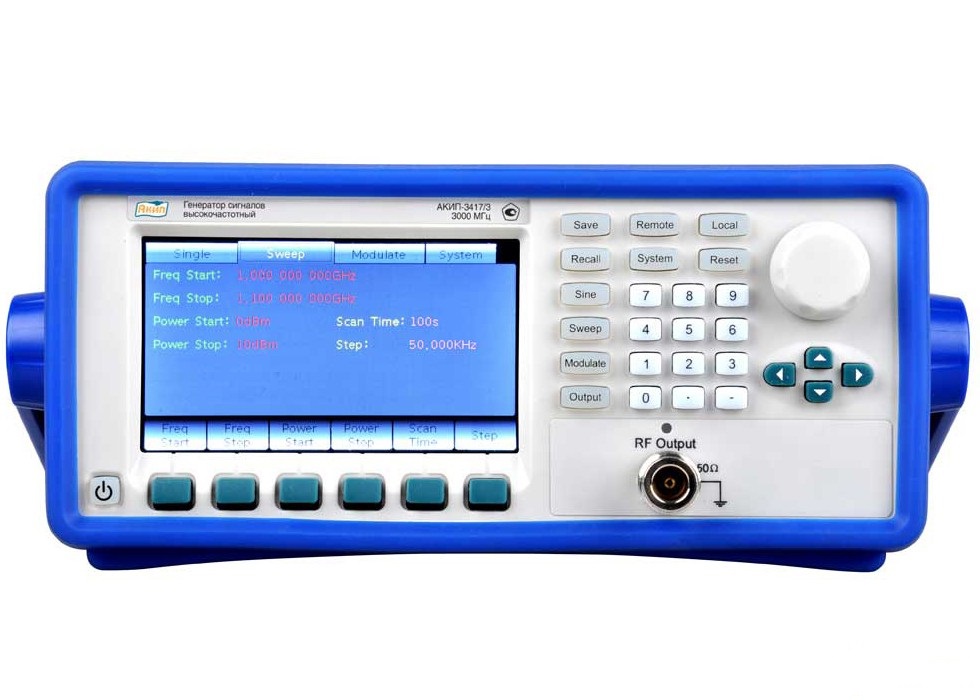

АКИП-3417/3 — генератор сигналов высокой частоты

АКИП-3417/3 — генератор сигналов высокой частоты
Артикул: 417274
Модель: АКИП-3417/3
Гарантия: 12 мес.
Госреестр РФ: 73612-18
Поверка приобретается отдельно: 6210 Р
Бренд: АКИП
Цена:
240 326 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов высокой частоты АКИП-3417/3:

  • 2 канала: кан А/В,только ВЧ выход – канал А;
  • Канал А (синус): 25 МГц...3000 МГц;
  • Канал B : 1 мкГц... 1 0 МГц;
  • Канал A (система ФАПЧ): синус, прямоугольник;
  • Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
  • Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
  • Внутренний опорный генератор: ±1х10-6;
  • Виды модуляции (кан A) : АМ , ЧМ, ЧМн, ФМн;
  • Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
  • Графический ЖК - дисплей с диагональю 11 см;
  • Интерфейсы: USB, RS-232 (опция: GPIB).



Параметр Значение
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)
Частотный диапазон Синус: 25 М Гц ... 30 00 МГц
Разрешение 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
Погрешность уст. частоты ±5 х10-6
Выходной уровень -90 дБн ... + 13 дБн
Разрешение 0,25 дБ
КСВН < 1,5
Погрешность уст. уровня ±1 дБ от уст.
Выходное сопротивление 50 Ом
Тип разъема N
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)
Частотный диапазон 1 мкГц … 10 МГц
Разрешение 1 мкГц
Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
Разрешение 1 мВпик
Погрешность уст. уровня ±(1% от уст. + 1 мВ)
Постоянное смещение ±5 Впик (50 Ом), ± 10 Впик (1 МОм)
Выходное сопротивление 1 МОм/ 50 Ом
Тип разъема BNC
СПЕКТРАЛЬНАЯ ЧИСТОТА
Коэффициент гармоник < - 30 дБн
Негармон. составляющие < - 40 дБн
Фазовые шумы - 90 дБн ... - 115 дБн
МОДУЛЯЦИЯ (КАНАЛ А)
Виды модуляции ИМ
Параметры ИМ Имп. Коэф Вр. нараст <100
нс, длит. 0,25 с
СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А)
Режимы качания Лин. по частоте
Лин. по амплитуде
Время качания 1 мс…800 с (лин.), 10 мс … 800 с (лог.)
Длительность шага 50 мс … 10 с
ФОРМЫ СИГНАЛА (КАНАЛ B)
Тип Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
Прямоугольник Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
Импульс Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
Пила Симметрия: 0,0 … 100,0 %
ОБЩИЕ ДАННЫЕ
ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
Напряжение питания 220 В (± 22 В), 47~53 Гц
Рабочие условия 0…40°С, 80%
Интерфейс USB, RS-232
Габаритные размеры 256 × 123 × 386 мм
Масса < 5 кг
№ Наименование Количество
1. Генератор сигналов высокой частоты АКИП-3417/3 1
2. Сетевой шнур 1
3. Соеденительный кабель BNC-BNC 1
4. CD-диск с ПО (по запросу) 1
5. Руководство по эксплуатации 1
