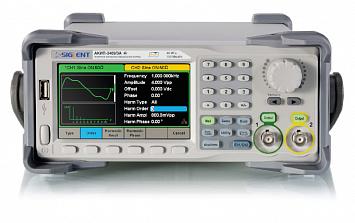

АКИП-3409/1А - генератор

АКИП-3409/1А - генератор
Артикул: 714162
Модель: АКИП-3409/1А
Гарантия: 36 мес.
Госреестр РФ: 75788-19
Поверка приобретается отдельно: 5700 Р
Бренд: АКИП
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности генератора АКИП-3409/1А:

  • 2 канала (два независимых выхода);
  • Диапазон частот (синус): 1 мкГц – 10 МГц;
  • Разрешение по частоте 1 мкГц;
  • Разрядность ЦАП 14 бит;
  • Частота дискретизации 150 МГц;
  • Память 16 тысяч точек;
  • Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
  • Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
  • Внутренний опорный генератор: ±2,5*10-5 (опция: ±2×10-7);
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
  • Режим формирования сигнала произвольной формы до 6 МГц;
  • Широкий набор встроенных сигналов произвольной формы: 196 видов;
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
  • Режим: ГКЧ (свипирование), формирование пакета (Burst);
  • Формирование выходного сигнала путем задания гармоник (10 максимум);
  • Режим комбинирования формы выходных сигналов по двум каналам;
  • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
  • Частотомер: 100 мГц - 200 МГц;
  • Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
  • ПО для формирования сигналов СПФ (EasyWave);
  • Цветной графический дисплей (диагональ 11 см, 480х272).

Технические характеристики генератора АКИП-3409/1А:

Параметр АКИП-3409/1A АКИП-3409/2A АКИП-3409/3A
Выходные параметры
Частотный диапазон (для синуса) 1 мкГц – 10 МГц 1 мкГц – 30 МГц 1 мкГц – 60 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±2,5*10-5 (опция: ±2×10-7)
Выходной уровень (50 Ом) 2 мВ - 10 Впик-пик (≤ 10 МГц);
2 мВ - 5 Впик-пик (> 10 МГц)
Погрешность установки уровня ±(1%+1мВпп), 10 кГц син., 0 В смещение
Выходное сопротивление 1 МОм / 50 Ом
Синусоида
Коэффициент гармоник ≤ -60 дБн от 0 до 10 МГц (включительно),
≤-50 дБн свыше 10 МГц до 30 МГц (включительно),
≤ -45 дБн свыше 30 МГц до 60 МГц.
КНИ (коэффициент нелинейных искажений) ≤ 0,075 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие ≤-65 дБн от 0 до 10 МГц (включительно),
≤-55 дБн от 10 до 30 МГц (включительно),
≤-40 дБн от 30 до 60 МГц
Прямоугольник
Частотный диапазон 1 мкГц – 10 МГц 1 мкГц – 30 МГц 1 мкГц – 60 МГц
Время нарастания/спада ≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом);
≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом)
Выброс < 3% (100 кГц, 1 Впп, 50 Ом)
Перестраиваемая скважность 0,001 – 99,999%
Джиттер (скз) ≤ 300 пс
Пила, треугольник
Диапазон частот 1 мкГц – 500 кГц
Нелинейность < 1%
Перестраиваемая скважность 0,0 – 100,0%
Импульс
Диапазон частот 1 мкГц – 12,5 МГц
Длительность импульса От 32,6 нс
Погрешность установки длительности ±(0,01% + 1 нс)
Время нарастания/спада 16,8 нс – 22,4 с
Диапазон изменения скважности 0,001% - 99,999%
Выброс ≤ 3%
Джиттер (скз) ≤ 300 пс
Шум
Полоса частот 60 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот 1 мкГц – 6 МГц
Длина памяти 16.000 точек
Разрешение ЦАП 14 бит
Частота дискретизации 150 МГц
Джиттер (скз) 6,7 нс
Пакетный режим
Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей 2 мГц – 6 МГц (в зависимости от модели)
Виды запуска По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Начальная/конечная фаза 0° - +360°
Период повторения 1 мкс – 1000 с ± 1%
Источник строб-импульса Внешний, внутренний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Коэффициент АМ 0 - 120 % (АМ)
ФМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Диапазон установки девиации фазы 0º - 360,0º
ЧМН, АМН
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
ШИМ
Диапазон частот 1 мГц – 1 МГц
Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
ГКЧ
Формы несущей Синус, меандр, пила, произвольная
Время качания 1 мс - 500 с
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
Частотомер
Частотный диапазон 100 мГц - 200 МГц
Измерения Частота, период, +/- длительность, скважность
Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность 100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц)
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала 10 МГц; входной уровень: 1,4 – 3,3 Впик-пик
Вход внешней синхронизации Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Вход внешней модуляции Глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм
Общие характеристики
ЖК-дисплей Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры 107 × 260 × 296 мм
Масса 3,43 кг

Комплект поставки АКИП-3409/1А

№ Наименование Количество
1 Генератор АКИП-3409/1А 1
2 Шнур питания 1
3 Кабель USB 1
4 Руководство по эксплуатации 1
По запросу
