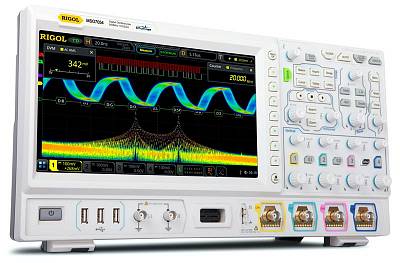

MSO7054 цифровой осциллограф

MSO7054 цифровой осциллограф
MSO7054 цифровой осциллограф
MSO7054 цифровой осциллограф
Артикул: ep-886-28137
Гарантия: 36 мес.
Госреестр РФ: 82665-21
Поверка приобретается отдельно: 12800 Р
Межповерочный интервал: 12 мес.
Бренд: Rigol Technologies
Артикул производителя: А195624
Цена:
949 837 Р
Доступен для заказа
Добавить к сравнению

Описание цифрового осциллографа MSO7054:

Цифровой осциллограф MSO7054 сочетает в себе отличные технические характеристики и широкие функциональные возможности. Новейший процессор "Phoenix", разработанный компанией Rigol, обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе MSO7054 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным.

Наличие встроенного логического анализатора и двухканального генератора сигналов позволяют использовать осциллограф MSO7054 для отладки различных электронных схем, в том числе, схем со смешанными сигналами.

Технические характеристики цифрового осциллографа MSO7054:

Параметр Значение
Полоса пропускания 500 MГц
Режим дискретизации  Реальное время
Количество каналов 4 аналоговых + 16 цифровых + внешний запуск
Максимальная скорость захвата осциллограмм ≥600000 осц./сек
Регистрация
Режим Обычный
Пиковый детектор: 400 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время) Аналоговые каналы: 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
Цифровые каналы: 1,25 Гвыб/сек на канал
Глубина записи Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно
250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
Цифровые каналы: 62,5 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу открытый, закрытый
Входной импеданс 1 MОм ±1% || 17 пФ ±3 пФ
Учет ослабления пробников 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
Определение пробников автоматическое определение пробников Rigol
Максимальное входное напряжение 1 МОм 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
50 Ом 5 Вскз
Вертикальное разрешение 8 бит
Вертикальное отклонение  1 МОм 1 мВ/дел ~ 10 В/дел
50 Ом 1 мВ/дел ~ 1 В/дел
Диапазон смещения  1 МОм ±1 В (1 мВ/дел ~ 80 мВ/дел)
±30 В (51 мВ/дел ~280 мВ/дел)
±100 В (285 мВ/дел ~ 10 В/дел)
50 Ом ±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон ±5 дел (8 бит)
Ограничение полосы пропускания 20 МГц, 250 МГц
Погрешность коэфф. усиления ±2% от полной шкалы
Погрешность смещения  ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита ±8 кВ (на входе BNC)
Изоляция между каналами ≥40 дБ
Цифровые каналы
Группировка каналов 16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов ±20 В с шагом 10 мВ
Погрешность установки порога ±(100 мВ + 3% от установленного значения)
Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Максималльное входное напряжение ±40 В Впик; переходное перенапряжение 800 Впик
Максимальный динамический диапазон  ±10 В + значение порога
Минимальный размах напряжения 500 мВп-п
Входной импеданс ~101 кОм || 8 пФ
Вертикальное разрешение 1 бит
Параметры горизонтальной системы
Аналоговые каналы
Коэффициент развертки 500 пс/дел ~ 1000 с/дел
Временное разрешение  10 пс (100 Гвыб/сек)
Погрешность временной баз ±2 ppm ± 2 ppm/год
Максимальная задержка Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами ±100 нс
Режимы  Y-T, X-Y, самописец (≥200 мс/дел)
Цифровые каналы
Минимальная определяемая длительность импульса 3,2 нс
Максимальная входная частота 500 МГц
Задержка между каналами 1 нс (тип.), 2 нс (макс.)
Измерения
Курсорные Количество курсоров  2 пары XY курсоров
Режимы ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме X = Канал 1, Y = Канал 2
Автоматические Количество автоизмерений 41 тип
Источник аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
Режим измерения обычный
с повышенной точностью (по всей длине памяти)
Максимальное количество отображаемых на канал 33 типа
Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
Анализ частотомер, цифровой вольтметр, анализ мощности, гистограмма
Статистика текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Измерения
Количество отображаемых одновременно 4
Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B
Цветовая градация Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT) Максимальная длина 1 М точек
Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Представление полный дисплей, половина дисплея
Поиск пиков максимально 11 пиков
Поиск и навигация
Тип  фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение  таблица событий
Кнопки навигации перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм
Pass / Fail  Источник аналоговые каналы (CH1 ~ CH4)
Гистограмма Источник аналоговые каналы (CH1 ~ CH4), результат автоизмерений
Тип горизонтальные, вертикальные, измерение
Измерение сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
Режим во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация Источник аналоговые каналы (CH1 ~ CH4)
Темы температура, интенсивность
Режим во всех режимах
Декодирование
Стандартно Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально RS-232 /UART декодирование - опция DS7000-COMP
I²C /SPI декодирование - опция DS7000-EMBD
LIN /CAN декодирование - опция DS7000-AUTO
FlexRay декодирование - опция DS7000-FLEX
I²S декодирование - опция DS7000-AUDIO
MIL-STD-1553 декодирование - опция DS7000-AERO
СИСТЕМА ЗАПУСКА
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска Авто, обычный, одиночный
Тип связи AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция Вкл / Выкл
Блокировка уровня запуска 8 нс ~ 10 с
Полоса запуска Внутренний аналоговая полоса осциллографа
Внешний 200 МГц
Чувствительность триггера Внутренний ≥10 мВ/дел: 0,5 делений
Внешний 200 мВп-п (DC ~ 100 МГц)
500 мВп-п (> 100 МГц)
Диапазон уровня запуска  Внутренний ±5 делений от центра экрана
Внешний ±8 В
Сеть фиксировано 50%
Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту Тип фронта нарастающий, спадающий, нарастающий & спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
Диапазон установок 800 пс ~ 10 с
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу Система NTSC, PAL и SECAM
Стандарт 480P, 576P HDTV
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события  Установка H, L, X
Условие запуска >, <, внутри интервала<>, вне интервала ><
Ширина окна (время) 8 нс ~ 4 с
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut) Тип фронта нарастающий, спадающий, нарастающий & спадающий
Время 16 нс ~ 10 с
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту Условие прохождение через заданный уровень
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по окну Тип фронта нарастающий, спадающий
Позиция запуска вход, выход, время
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по задержке Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание Фронт нарастающий, спадающий
Установка времени 16 нс ~ 10 с
Запуск по N фронту Тип фронта нарастающий, спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup / Hold)  Установка H, L
Условие  <
Время установки / удержания 8 нс ~ 1 с
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232/UART запуск (опция DS7000-COMP) Условие запуска Start, Error, Check Error, Data
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск
(опция DS7000-EMBD)
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Длина 1 ~ 5 байт
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск
(опция DS7000-EMBD)
Условие запуска CS, TimeOut
Разрядностья 4 бит ~ 32 бит
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск
(опция DS7000-AUTO)
Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
Тип сигнала CAN_H, CAN_L, TX/RX, DIFF
Скорость до 5 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск
(опция DS7000-FLEY)
Условие запуска Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
Скорость до 10 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск
(опция DS7000-AUTO)
Условие запуска Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск
(опция DS7000-AUDIO)
Тип канала левый, правый, левый и правый
Условие сравнения =, ≠, >, <, <>, ><
Режимы I²S, LJ, RJ
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск
(опция DS7000-AERO)
Условие запуска Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
Источник запуска  аналоговые каналы (CH1 ~ CH4)
ГЕНЕРАТОР СИГНАЛОВ (только для MSO моделей)
Количество каналов 2
Частота дискретизации 200 Мвыб/сек
Вертикальное разрешение 14 бит
Максимальная частота 25 МГц
Стандартные формы синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал
Диапазон 100 мГц...25 МГц
Неравномерность ±0,5 дБ (относительно 1 кГц)
Гармонические искажения -40 дБн
Негармонические искажения -40 дБн
Коэффициент гармоник 1%
Отношение сигнал / шум 40 дБ
Прямоугольный / Импульсный сигнал
Диапазон прямоугольного
сигнала
100 мГц...25 МГц
Диапазон импульсного
сигнала
100 мГц...1 МГц
Время нарастания / спада < 15 нс
Выброс < 5%
Коэффициент заполнения 50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал
Разрешение коэффициента заполнения 1% или 10 нс, что больше
Минимальная длительность импульса 20 нс
Разрешение длительности импульса 10 нс или 5 бит, что больше
Джиттер 500 пс
Пилообразный сигнал
Диапазон 100 мГц...100 кГц
Линейность 1%
Симметрия 0%...100%
Шумовой сигнал
Полоса
Встроенные формы
Диапазон 100 мГц...1 МГц
Произвольная форма
Диапазон 100 мГц...10 МГц
Количество точек 2...16 К точек
Дополнительные свойства поддержка сохранения и загрузки форм
Частота
Точность 100 ppm (10 кГц)
Разрешение 100 мГц или 4 бит, что больше
Амплитуда
Уровень 20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
Разрешение 100 мкВ или 3 бит, что больше
Точность 2% (на частоте 1 кГц)
Смещение
Уровень ±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
Разрешение 100 мкВ или 3 бит, что больше
Точность 2%
Модуляция
Тип АМ, ЧМ, ШИМ
АМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%
ЧМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота
ШИМ Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота
Свипирование
Закон линейный / логарифмический
Интервал свипирования 1 мс ... 500 с
Частота Внутри диапазона частот
Пачки импульсов
Режим N циклов, непрерывный
Количество импульсов 1 ... 1 000 000
Период 1 мкс ... 500 с
Задержка 0...100 с
Источник запуска внутренний, ручной
ЦИФРОВОЙ ВОЛЬТМЕТР
Источник аналоговые каналы (CH1 ~ CH4)
Функция измерения DC, DC RMS, AC RMS
Разрешение ACV / DCV: 3 бита
Режим измерения диаграмма
ЧАСТОТОМЕР
Общие параметры Источник аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Разрешение 6 бит, пользовательская
Максимальная частота максимальная частота аналогового канала
Функция измерения частота, период, счет ипульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея 1024 (по горизонтали) × 600 (по вертикали) точек
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение выкл; от 100 мс до 10 с; бесконечно
Яркость  256 уровней (ЖК HDMI)
Энергонезавсисмая память
Формат сохранения настройки setup (*.stp)
изображения image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
Опорные осциллограммы 10 осциллограмм
Порты ввода/вывода
USB 2.0 Hi-speed Host 4 (3 на передней панели, 1 на задней панели)
USB 2.0 Hi-speed Device 1 на передней панели (совместимость с USBTMC)
LAN 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB адаптер USB-GPIB (опция)
WEB интерфейс поддержка VNC Web
HDMI видеовыход 1 на передней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND)
Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника Частота меандр 1 кГц
Амплитуда 3 Вп-п
Питание
Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность
Предохранитель 3,15 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры 410 мм × 224 мм × 135 мм (Ш*В*Г)
Вес 3,9 кг без упаковки
7,1 кг с упаковкой

Комплект поставки MSO7054

Наименование Количество
1 Цифровой осциллограф MSO7054 1
2 Осциллографический щуп пассивный (500 МГц) RP3500A 4
3 Пробник логического анализатора RPL2316 1
4 Крышка на переднюю панель 1
5 Сетевой кабель 1
6 USB кабель для подключения к ПК 1
7 Краткое руководство по эксплуатации 1
Другие модели Rigol Technologies
MSO8064DS7034HDO4804MSO7024HDO4404DS7024MSO5354DS7014HDO4204MSO5204HDO1204MSO5102HDO1202HDO1104MSO2302A-SMSO2202A-SMSO5104MSO2302AMSO5074HDO1074HDO1102MSO2102A MSO5072DS1074Z-S PLUSDS2202ADS2102АDS1102EDS1054ZDS 1052EDS1102DDS1204B DS4034DS4054DS1074ZRigol DS1104ZMSO4014MSO4024 MSO4052 MSO1074Z-SMSO1104ZMSO1074ZDS2072ADS2302А
