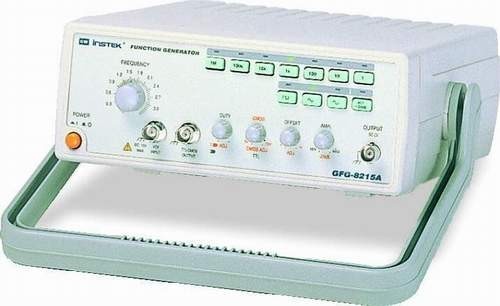

GFG-8215A - генератор

GFG-8215A - генератор
Артикул: 417040
Модель: GFG-8215A
Гарантия: 24 мес.
Госреестр РФ: 19969-05
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek

Частотный диапазон 0,3 Гц ... 3 МГц Форма сигнала: синус, треугольник, прямоугольник Регулировка асимметрии формы сигнала

Краткие характеристики GFG-8215A:
-Частотный диапазон 0,3 Гц ... 3 МГц
-Форма сигнала: синус, треугольник, прямоугольник
-Регулировка асимметрии формы сигнала
-Добавление постоянного смещения
-2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
-Функция внешнего управления частотой
-Регулируемый ТТЛ/КМОП-выход

Технические характеристики GFG-8215A:

ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ

  • Частотный диапазон: 0,3 Гц … 3 МГц (7 диапазонов)
  • Погрешность установки: ±(5% + 1 Гц)
  • Амплитуда: > 10 В (на 50 Ом)
  • Выходное сопротивление: 50 Ом
  • Аттенюатор: 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
  • Постоянное смещение: ±5 В (на 50 Ом)
  • Асимметрия формы: 0,2…0,8 (1 МГц) - плавно регулируется
  • Дисплей: 6-разрядный, СД-индикаторы

СИНУСОИДАЛЬНЫЙ СИГНАЛ

  • Коэффициент гармоник: £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
  • Неравномерность: £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)

ПРЯМОУГОЛЬНЫЙ СИГНАЛ

  • Асимметрия импульсов: ±2% (0,3 Гц…100 кГц)
  • Время нарастания/спада: £ 100 нс (макс. уровень,50 Ом)

КМОП-ВЫХОД

  • Выходной уровень: От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
  • Время нарастания / спада: £ 120 нс

ТТЛ-ВЫХОД

  • Выходной уровень: ³ 3 В
  • Коэффициент нагрузки: 20 ТТЛ-элементов
  • Время нарастания/спада: £ 25 нс

ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ

  • Входное напряжение: 0…(10 ±1)В
  • Входное сопротивление: 10 кОм

ОБЩИЕ ДАННЫЕ

  • Напряжение питания: 115 В / 230 В±15%, 50 / 60 Гц
  • Габаритные размеры: 251 x 91 x 291 мм
  • Масса: Приблизительно 2 кг

Производство компании GW Instek (Тайвань)
